NI3601USB

  • USBキーボード
  • 2次元
NI3601USB
製品名 価格
NI3601USB  オープン価格



Webショップへ

  • 視認性が高く横広コードの読み取り可能
  • 医療、小売、POS、在庫管理、生産、物流など幅広い現場に適応
  • 超小型、軽量の抗菌2次元スキャナ



1.製品特徴

超小型・軽量2Dハンドスキャナ

2Dハンドスキャナでありながら超小型サイズ・軽量化(85g)を実現しました。
軽量化とバランスの追求により、長時間の使用が可能なデザインとなっています。
コンパクトなデザインにより、導入を容易にし、作業者の負担を軽減します。


高速読み取り

従来機種に比べ2倍以上の圧倒的な読み取りスピードを実現しました。
手振れ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを得ることができます。


オートトリガ、移動体読み取り

別売の専用スタンドを使用することにより、オートトリガが自動的に動作します。
移動しているターゲットを自動検知し、瞬時に読み取ることが可能です。





抗菌仕様/LEDエイミング/バイブレーション

・特殊抗菌仕様の筐体を採用。
 アルコールによる拭き取り清掃も可能です(読取窓部・ロゴパネル部を除く)。
・シャープな緑色LEDシングルラインエイミング。
  高視認性、安全性、長寿命を実現しました。
・バイブレーションの搭載。
 読取音を出せない場所や、騒音で読取音が聞こえない環境でも、手の平で読み取りを認識でき、安心してご使用いただけます。





多彩な読み取り媒体

携帯電話やスマートフォンの液晶画面に表示されたコードも快適に読み取ることができます。



設定ツール

無料設定ツール「Universal Menu Tool 2D」では、各種設定コードの作成や、データ編集/一括読取り設定ができ、導入が簡単になります。



読み取り編集機能

新規「データ編集プログラミング」機能により、複数の画像を利用して最大16コードの一括読取りが可能になりました。
GS1フォーマットなどの出力編集処理も容易に設定できます。




直接漢字出力(HID)

USB-HIDインタフェースのままで最大4000文字の漢字およびカタカナ出力に対応しました。
従来は専用ツールが必要でしたが、本スキャナは直接出力が可能なため導入が容易になります。



保証期間

安心の本体5年保証(※)です。
長期保証により保守ランニングコストが抑えられます。
(※・・・・・・ケーブルは6ヵ月保証です。)







2.対応バーコード

一次元コード

UPC-A/UPC-E(アドオン含む),EAN8/EAN13(アドオン含む),JAN8/JAN13(アドオン含む),Code 39,Tri-Optic,Codabar(NW-7),Industrial 2 of 5,Interleaved 2 of 5,S-Code,IATA,Code 93,Code 128,MSI/Plessey,UK/Plessey,TELEPEN,Matrix 2 of 5,Chinese Post Matrix 2 of 5,Code 11,Korean Postal Authority code,Postal Code



GS1/Composite

GS1 DataBar,GS1 DataBar Limited,GS1 DataBar Expanded,Composite GS1 DataBar,Composite GS1-128,Composite EAN,Composite UPCPostal Code

二次元コード

PDF417,MicroPDF417,Codablock F,QR Code,MicroQR Code,Data Matrix(ECC000-140/ECC200),MaxiCode(Modes2 to 5),Aztec Code,Chinese-sensible code





3.仕様

型番

NI3601USB

インタフェース

USB:Full-Speed 12 Mbps(HID/COM)、USB-A

電源部
動作電圧範囲
4.5~5.5V
光学部
読取光源
赤色LED×2個
エイミング光源 緑色LED×1個
読取方式
WVGA(36万画素)CMOSエリアセンサ
読取画素数
36万画素(752×480)
画像取得速度 60fps(最速値)
フォーカス距離 104mm
視野角
水平約 40.6°、垂直約26.4°
読取部
ピッチ角度
±40°
スキュー角度
±50°
チルト角度
±180°
湾曲面読み取り
R≧16mm(Codabar10桁)、R≧20mm(UPC12桁)
PCS値
0.3以上、反射率差(MRD)32%以上
最小分解能(PCS0.9の場合) 0.127mm(Code39)
0.169mm(GS1 Databar Limited、GS1 Databar Limited Composite、PDF417)
0.212mm(QR Code、Data Matrix)
インジケータ ステータスLED, ブザー、バイブレータ(オプション)
画像データ形式 BMP、JPEG
画像出力範囲 設定可能
画像出力解像度 設定可能
画像転送時間 約3秒(USB-COM)
適合法令および規格
LED安全規格
IEC62471-1:2006 リスク免除グル-プ
EMC
EN55022/EN55024/FCC Part15 Subpart B ClassB/VCCIクラスB
環境負荷抑制対応 RoHS指令準拠
環境仕様および耐久性
動作温度
-20~50℃
動作湿度
5~90%RH(非結露、非氷結)
保存温度
-20~60℃
保存湿度
5~90%RH(非結露、非氷結)
耐外乱光 蛍光灯
耐外乱光 太陽光
10,000lx以下
100,000lx以下
防塵・防滴
IP42準拠
耐静電気
破壊なし:±15kV(気中放電、直接)
誤動作なし:±8kV(気中放電、直接)±6kV(接触放電、直接/間接)
耐落下性能
高さ150cmからコンクリート床面に計15回(ケーブル取り付け面を除く5面3サイクル)自然落下させ、異常がないこと。
外観
質量
約85g(ケーブルを除く)

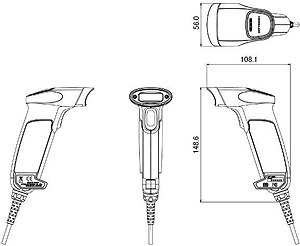

外形寸法
108.1(D)×56.0(W)×148.6(H)mm
NI3601USB



別売オプション

・オートスタンド:NI3601-ST
