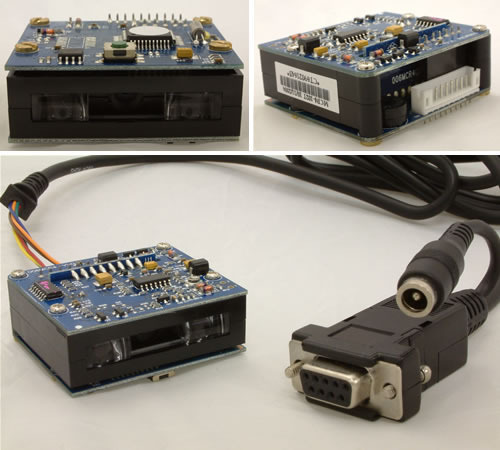

組込に適した小型CCDバーコードモジュール
バーコードモジュールNCMシリーズは、とても小型に設計されておりますので、機器への組込は非常に容易に行えます。
NCMシリーズ
| 製品名 | 価格 |
|---|---|
| NCMシリーズ | OPEN価格 |
- 光学系・デコーダ・インタフェース一体のオールインワンモジュール
1.製品特徴
光源・デコーダ・インタフェース一体のオールインワン
バーコードモジュールNCMシリーズは、光源・デコーダ・インタフェースが一体型のオールインワン設計です。

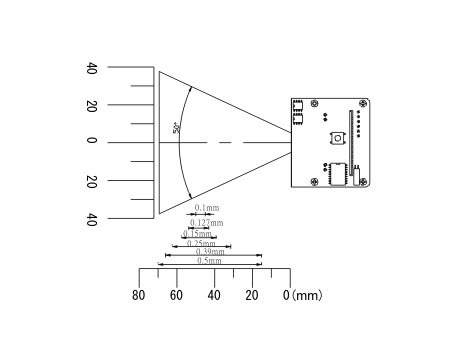

近距離でも読取幅が出せるNCM4000シリーズ
バーコードモジュールNCM4000シリーズは、近距離のレンジで読取幅が稼げるように設計されております。 したがって、機器内部の組込のスペースをコンパクトにすることができます。

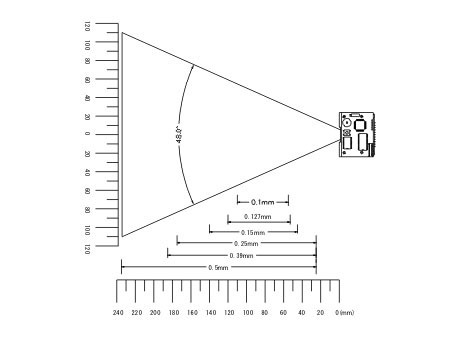

ロングレンジで外乱光に強いNCM8000シリーズ
バーコードモジュールNCM8000シリーズは、NCM4000シリーズと比べ、ロングレンジに設計されており、
外乱光にも強いタイプ(太陽光下 100,000Lux
2.対応バーコード
一次元コード
JAN/EAN/UP
C(アドオン含む) コード39(フルアスキー含む)
コード128
NW7(コーダバー)
Interleave
d2of5(ITF)
3.仕様
| 型番 | NCM4102 | NCM8102 | ||
|---|---|---|---|---|
| 光源 | 赤色LED(光源波長632nm) | 赤色LED(光源波長639nm) | ||
| 読取センサ | リニアCCDイメージセンサ | |||
| 読取幅 | 読取距離50mmのとき読取幅55mm | 読取距離80mmのとき読取幅80mm | ||
| 最大読取距離 | 70mm(コード39/細バー0.5mm/PCS値0.9のとき) | 230mm(コード39/細バー0.5mm/PCS値0.9のとき) | ||
| 最小分解能 | 0.127mm(5m |
|||
| ＰＣＳ | 0.45以上 | |||
| 使用温度 | 0～40℃ | 0～50℃ | ||
| 使用湿度 | 20～95%RH(非結露) | |||
| 電源電圧 | DC5V±5% | |||
| 消費電流 | 電源投入時65mA/動作時85mA/待機時45mA | 電源投入時130mA/動作時145mA/待機時115mA | ||
| 外形寸法 | 47（W）×41（D）×22（H）mm | 48（W）×38（D）×28（H）mm | ||
| 重量 | スキャナ本体32g、標準ケーブル73g | スキャナ本体35g、標準ケーブル73g | ||
